MFC Regular DLL

靜態載入 DLL

　　首先在 VC 選擇 New 一個 Project ，選擇用 MFC 方式建立，但是此方式所建立的 DLL 會看不見 DllMain，取而代之的是繼承 CWinApp 的類別，這跟一般的 MFC 很像，原本的 DLL_PROCESS_ATTACH被 InitInstance() 取而代之。建立步驟如下

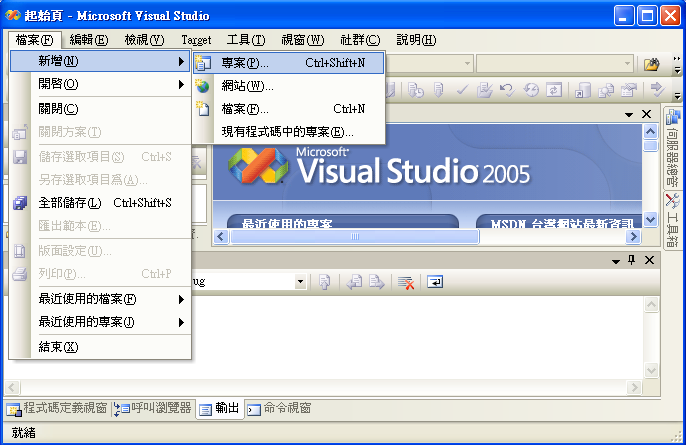

我們選擇新增一個專案

[圖 1] 我們選擇新增一個專案

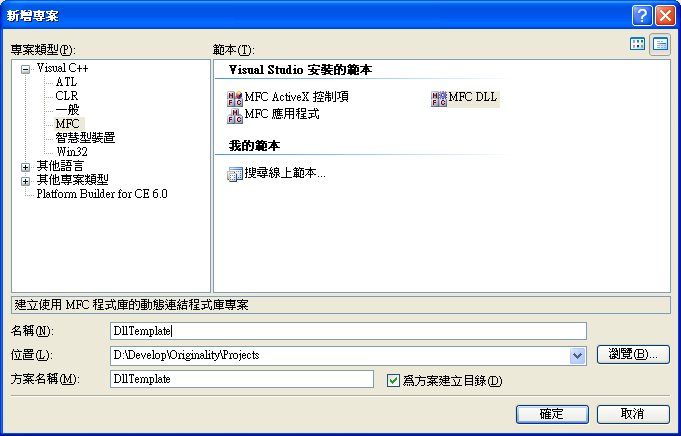

我們選擇建立 MFC 格式的 DLL 專案

[圖 2] 我們選擇建立 MFC 格式的 DLL 專案

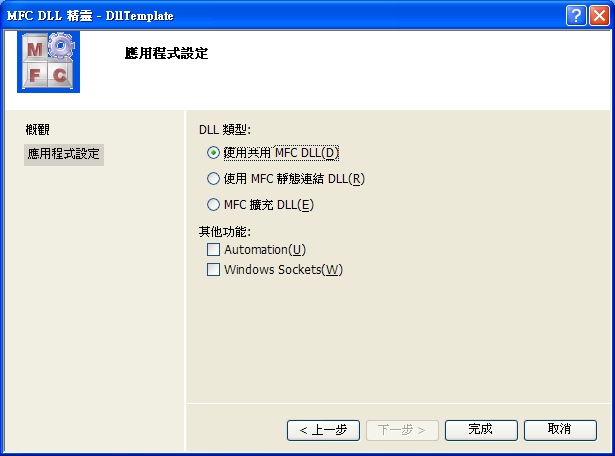

我們選擇共用 MFC DLL 的形式

[圖 3] 我們選擇共用 MFC DLL 的形式

完成後我們可以看見，VC幫我們產生好的檔案

[圖 4] 完成後我們可以看見，VC幫我們產生好的檔案

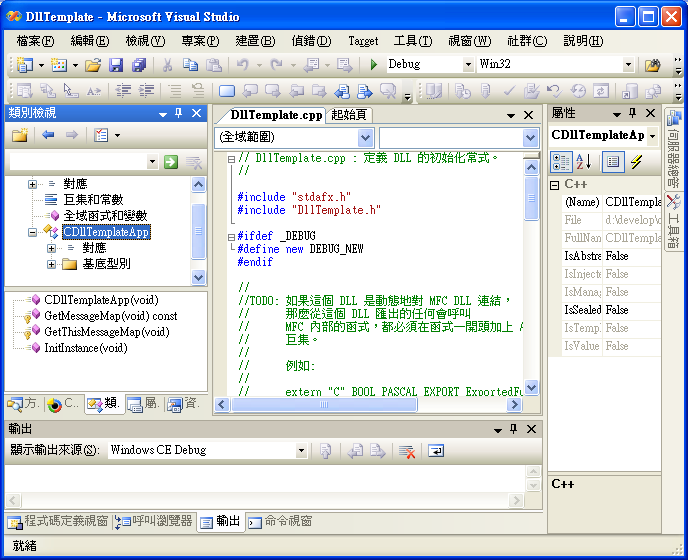

完成後我們可以看見，VC幫我們產生好的類別

[圖 5] 完成後我們可以看見，VC幫我們產生好的類別


	// // 注意! // // 如果這個 DLL 是動態地對 MFC DLL 連結，那麼從這個 DLL 匯出的任何會呼叫 // MFC 內部的函式，都必須在函式一開頭加上 AFX_MANAGE_STATE 巨集。 // // 例如: // // extern "C" BOOL PASCAL EXPORT ExportedFunction() // { // AFX_MANAGE_STATE(AfxGetStaticModuleState()); // // 此處為正常函式主體 // } // // 這個巨集一定要出現在每一個函式中，才能夠呼叫 MFC 的內部。 // 這意味著它必須顯示為函式內的第一個陳述式，甚至必須在 // 任何物件變數宣告的前面，因為它們的建構函式可能會產生對 // MFC DLL 內部的呼叫。 // // 如需詳細資訊，請參閱 MFC 技術提示 33 和 58。 //

	建立完成後，我們可以在我們主要的 .cpp 檔案裡面發現，有這一段敘述，這一個巨集是用來推送模組的全域資料。因此在每一個輸出函式的開始，你必須設定目前模組狀態為 DLL，別擔心重設模組狀態，因為 AFX_MANAGE_STATE 巨集實際上會在當物件過完生命週期時，重設為前一個狀態。

　　因為 DLL 是給別人用的，所以我們最好另外建立一個 .h 的宣告檔案，將一些共用的東西存在那裡，至於要做哪些宣告，這也是很重要的，不要將別人用不到的也宣告進來，只需將要匯出的部分宣告出來即可。

我們增加一個匯出檔案定義宣告(假設為 DllCommon.h)，定義內容如下：


	// 下列 ifdef 區塊是建立巨集以協助從 DLL 匯出的標準方式。 // 這個 DLL 中的所有檔案都是使用命令列中所定義 DLLFUNC_EXPORTS 符號編譯的。 // 任何使用這個 DLL 的專案都不應定義這個符號。這樣的話，原始程式檔中包含這檔案的任何其他專案 // 會將 DLLFUNC_API 函式視為從 DLL 匯入的，而這個 DLL 則會將這個巨集定義的符號視為匯出的。 #ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif

　　然後在我們 DLL 的欲匯出函式的宣告處加入下面的宣告，用來宣告成匯出模式，並載入匯出函式定義宣告，我們什麼時候要使用 dllexport 的敘述，什麼時候又要使用 dllimport 的敘述呢？在 DLL 裡面，我們要將我們的函式匯出去，給其他應用程式使用，所以我們必須在 DLL 內部宣告 DLLFUNC_EXPORTS ，如此編譯器才知道我們要使用 dllexport 的敘述。


	#define DLLFUNC_EXPORTS #include "DllCommon.h"

　　使用 "#define DLLFUNC_EXPORTS" 是一種方法，但是如果我們定義一新的 Class 我們希望這一個 Class 能夠匯出，並且在 DLL 內部宣告視為　__declspec(dllexport)　，而應用程式端則會視為　__declspec(dllimport)，我們有比較好的方法，我們改用前置處理器的宣告方式如下圖，我們把 DLL 的屬性頁叫出來，在前置處理器定義裡宣告 DLLFUNC_EXPORTS，我想這樣比較方便，因為我們可能有許多地方要匯出我們的 Class 或 Function。

設定我們 DLL 的屬性頁

[圖 6] 設定我們 DLL 的屬性頁

	匯出類別的宣告(.h)
	#pragma once #include "DllCommon.h" class DLLFUNC_API SampleClass { public: 　　SampleClass(void); 　　~SampleClass(void); 　　int GetVersion(void); };

	匯出類別的程式碼(.cpp)
	#include "StdAfx.h" #include "sampleclass.h" SampleClass::SampleClass(void) { } SampleClass::~SampleClass(void) { } int SampleClass::GetVersion(void) { 　　return 0x5678; }

　　同理，我們要匯出我們的變數或者一個函是我們可以這樣做，這樣做的另一個好處就是不必為每一個 .cpp 檔案去定義 DLLFUNC_EXPORTS ，而且標頭檔又可以共用而不會有問題出現。下面就是以函式與變數的範例。

	匯出檔案定義宣告(假設為 DllFunc.h)，定義內容如下：
	// 下列 ifdef 區塊是建立巨集以協助從 DLL 匯出的標準方式。 // 這個 DLL 中的所有檔案都是使用命令列中所定義 DLLFUNC_EXPORTS 符號編譯的。 // 任何使用這個 DLL 的專案都不應定義這個符號。這樣的話，原始程式檔中包含這檔案的任何其他專案 // 會將 DLLFUNC_API 函式視為從 DLL 匯入的，而這個 DLL 則會將這個巨集定義的符號視為匯出的。 #ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif extern DLLFUNC_API int iDllVersion; 　　//宣告匯出變數 DLLFUNC_API int fnDllFunction(void);　　　　　　//宣告匯出函數

	然後我們撰寫我們的程式(.cpp)
	DLLFUNC_API int iDllVersion = 0; // 這是匯出之函式的範例。 DLLFUNC_API int fnDllFunction(void) { 　return 0x1234; }

　　現在我們使用靜態連接方式來使用我們的 DLL ，首先我們建立一個應用程式，並將我們的產生出來的 .lib 加入，並在我們應用處載入我們 DLL 的匯出定義檔(.h) ，應用範例如下：

#include "../include/SampleClass.h"
#include <DllCommon.h>

...

void CDllTestApp::OnTestDLL02()
{
　　// TODO: 在此加入您的命令處理常式程式碼
　　SampleClass Sample;
　　int abc=0;
　　abc = Sample.GetVersion(); 　// 使用 DLL 裡的 Class
　　abc = iDllVersion; 　　　　　　// 使用 DLL 裡的變數
　　abc = fnDllFunction();　　　　// 使用 DLL 裡的函數
}

程式參考 StaticLink.rar

　　如果我們要混和使用 C 與 C++ 來撰寫模組時，我們可以使用 extern "C" 修飾字來修飾要輸出的 C++ 符號，而且如果我們輸出 C++ 類別的話，我們的應用程式端也要使用相同的編譯器。縱使我們使用純粹的 C 語言來撰寫程式碼，也會因為不同的 C 編譯器會產生不同的符號，Microsoft 的 C 編譯器也一樣會修飾 C 函式的符號。當我們使用 __stdcall (WINAPI) 的呼叫協定來修飾我們的 C 函式時，就會發生這一個問題，不幸的是這一個是我們最常使用的呼叫協定型式。（詳見Windows 程式設計開發指南 P820）

　　如果我的的程式要給 C 和 C++ 使用的話，我們宣告方式可以加上 extern "C" 語法來修飾，片段程式如下：


	#ifdef __cplusplud extern "C" { #endif // __cplusplud 其它定義... extern DLLFUNC_API int iDllVersion; DLLFUNC_API int fnDllFunction(void); #ifdef __cplusplud } #endif // __cplusplud

	接下來看看我們DLL的程式碼(.cpp)
	... DLLFUNC_API int fnDllFunction(void) { 　return 0x1234; } ...

動態載入 DLL

　　當我們的 DLL 寫好以後，我們要怎麼載入我們的 DLL 呢？使用動態載入的方式，我們可以不必管我們匯入什麼函式，也就是說我們可以不必理會 DLL 端宣告的匯入匯出動作，當然 DLL 端必須有匯出的動作，只是我們應用端改變載入方式而已，他的應用大致如下：

1.	LoadLibrary
	HINSTANCE hinstDll = LoadLibrary("DllTemplate.dll"); 將指定的行程載入到行程空間，如果成功的話，將會傳回被映射的可執行模組之 Handle
2.	GetProcAddress
	FARPROC pfn = GetProcAddress(hDll,"fnDllFunction"); GetProcAddress 可接受字串與序號，但是不建議使用序號方式，至於字串有一個要注意的就是，他只支援 ANSI 字串，不能傳送 Unicode 字串給他，如果成功的話，將會傳回所指定的匯出函式的位置
3.	利用傳回的位置做我們的應用
	int a; if (pfn != NULL) 　　a = pfn();
4.	FreeLibrary
	FreeLibrary(hDll); 當我們不再使用 DLL 的時候，記得使用 FreeLibrary 來釋放 DLL。

呼叫端片段程式如下：

void CDllTestApp::OnTestDLL01()
{
　　// TODO: 在此加入您的命令處理常式程式碼
　　HINSTANCE hDll = NULL;
　　hDll = LoadLibrary("MFC_DLL.dll");

　　if (hDll != NULL)
　　{
　　　　int a=0;
　　　　FARPROC pfn = GetProcAddress(hDll,"fnMFC_DLL");
　　　　if (pfn != NULL)
　　　　　　a = pfn();
　　　　FreeLibrary(hDll);
　　}

}

　　如果我們直接使用的話，我們可以發現，我們無法找到我們的 function entery ，這一個問題主要就是前面所說的修飾問題，要解決這一個問題有兩種方法，一種是更改 .def 來將函式匯出，另一種則是在宣告時我們使用 extern "C" 修飾字來修飾我們的匯出宣告，片段程式如下：

1.	1.使用修改匯出定義檔(XXX.def)，若使用了 DEF 檔案的話，就不需要使用到 extern "C" 了。另外，除了可以藉此控制輸出名稱外，也可以控制序數，不過相對的也要對 DEF 檔案進行維護。匯出的函式，只要單純指定 __stdcall 就可，_declspec(dllexport) 與 extern "C" 語法都不需要。
	內容如下：
	; MFC_DLL.def : 宣告 DLL 的模組參數。 LIBRARY "DllTemplate" EXPORTS fnDllFunction ; ...

2.	使用修飾字來修飾我們的匯出宣告的標頭檔(.h)
	#ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif //================================== #ifdef __cplusplud extern "C" { #endif // __cplusplud extern DLLFUNC_API int iDllVersion; extern "C" DLLFUNC_API int fnDllTemplate(void); // extern "C" 可直接應用在單行敘述上 // 其實在此可以不必宣告，因為我們頭尾早已 // 包含在 extern "C" { ... } 敘述裡 #ifdef __cplusplud } #endif // __cplusplud
	此種方式好像還是會有修飾問題，無法解決

　　重新編譯我們的 DLL ，我們就完成了我們的 DLL 動態載入的應用了，但是如果我們的函式有參數要傳遞，那麼我們要怎麼樣去應用呢，這不再只是將我們抓到的指標直接拿來應用了，我們還必須透過一個轉型的動作，將指標轉成我們函數宣告型態，這樣我們才可以正確的將參數帶入，呼叫端範例如下：

	DLL 的標頭檔(.h)
	// 下列 ifdef 區塊是建立巨集以協助從 DLL 匯出的標準方式。 // 這個 DLL 中的所有檔案都是使用命令列中所定義 DLLFUNC_EXPORTS 符號編譯的。 // 任何使用這個 DLL 的專案都不應定義這個符號。這樣的話，原始程式檔中包含這檔案的任何其他專案 // 會將 DLLFUNC_API 函式視為從 DLL 匯入的，而這個 DLL 則會將這個巨集定義的符號視為匯出的。 #ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif //================================== #ifdef __cplusplud extern "C" { #endif // __cplusplud extern DLLFUNC_API int iDllVersion; extern "C" DLLFUNC_API int fnDllFunction(int iValue); #ifdef __cplusplud } #endif // __cplusplud

	呼叫端的片段應用程式(.cpp)
	void CDllTestApp::OnTestDLL01() { 　　// TODO: 在此加入您的命令處理常式程式碼　　HINSTANCE hDll = NULL; 　　hDll = LoadLibrary("MFC_DLL.dll"); 　　int ( _cdecl fnDllTemplate) (int iValue); 　　if (hDll != NULL) 　　{ 　　　　int a=0; 　　　　FARPROC pfn = GetProcAddress(hDll,"fnDllFunction"); 　　　　if (pfn != NULL) 　　　　{ 　　　　　　fnMFC_DLL = (int ( _cdecl )(int)) pfn ; 　　　　　　a = (fnDllFunction(123)); 　　　　} 　　　　FreeLibrary(hDll); 　　} }

　　從範例程式我們可以看見，我們先宣告一個我們的函數指標變數，然後等我們擷取到函式位址時，我們利用強迫轉型，將函式位址轉給我們的函數指標，接著我們就可以直接使用我們的函式了，並且可以傳入參數，當然我們呼叫端的定義名稱可以不必與 DLL 端的定義取相同的名稱，不過在這使用相同名稱，避免混淆。

	extern "C" DLLFUNC_API int fnDllFunction(int iValue);	我們在 DLL 宣告的函數
	int ( _cdecl *fnDllFunction) (int iValue);	我們在呼叫端的函數指標宣告，在這我們可以發現，我們有使用 _cdecl ，在實際應用上，我們未必宣告成這樣，也可以是 _stdcall 、_fastcall 這完全根據我們 DLL 的宣告而定，但是在上面我們明明沒有宣告，那到底在哪裡宣告了呢？我們打開我們 DLL 的屬性頁，如下圖，我們可以發現我們使用 __cdecl 為我們的預設值，在這的函是可以被我們的外面函式所覆寫 __stdcall 是使用在呼叫 Win32 API 與 DLL 行程的時候，Stack 會由被呼叫端來清除。若不使用 __stdcall 的話，在混合使用多種語言時程式將容易發生問題。
	fnDllFunction = (int ( _cdecl *)(int)) pfn ;	將我們抓到的位置強制轉型給我們的函數指標

　　當我們改用 __stdcall 方式時，由於 C++ 會修飾外部 Symbol ，因此取名的慣例不太一樣，這個慣例也會因為開發環境版本不一樣兒有所不同。而引起一些麻煩的問題。因此我們不採行 extern "C" 語法，而採用 C++ 修飾名詞的方法。

#ifdef __cplusplud
extern "C" {
#endif // __cplusplud
extern DLLFUNC_API int iDllVersion;

int DLLFUNC_API __stdcall fnDllFunction(int iValue);

#ifdef __cplusplud
}
#endif // __cplusplud

　　我們觀看其它程式的時候，我們也常看見非使用 __cdecl or __stdcall 等宣告的方式，如 WINAPI 、CALLBACK ...的宣告方式，我們可以從下面的定義檔發現，其實他是透過巨集宣告成不一樣的名子，也就是說我們常使用 __stdcall 方式，只是換成我們比較習慣或熟悉的語法而已，詳細參考 windef.h，片段參考如下。

	windef.h
	#ifdef _MAC ... #elif (_MSC_VER >= 800) \|\| defined(_STDCALL_SUPPORTED) #define CALLBACK __stdcall #define WINAPI __stdcall #define WINAPIV __cdecl #define APIENTRY WINAPI #define APIPRIVATE __stdcall #define PASCAL __stdcall #else #define CALLBACK #define WINAPI #define WINAPIV #define APIENTRY WINAPI #define APIPRIVATE #define PASCAL pascal #endif

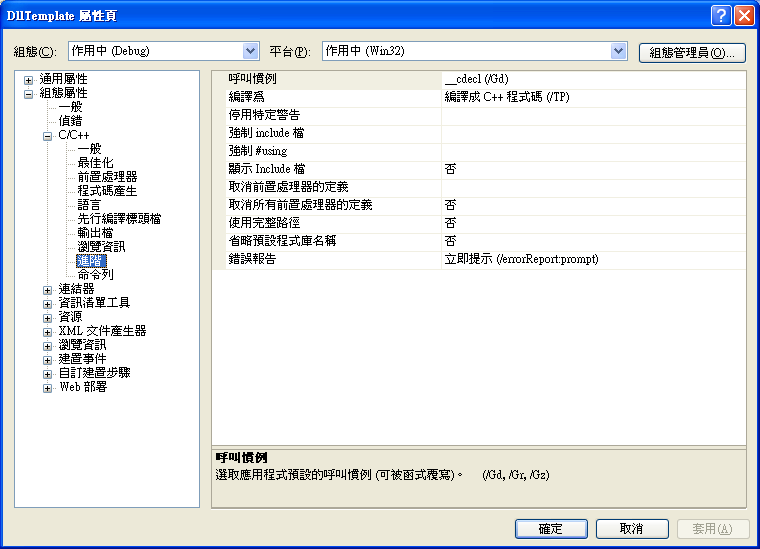

VC 的慣例呼叫預設值

[圖 7] VC 的慣例呼叫預設值

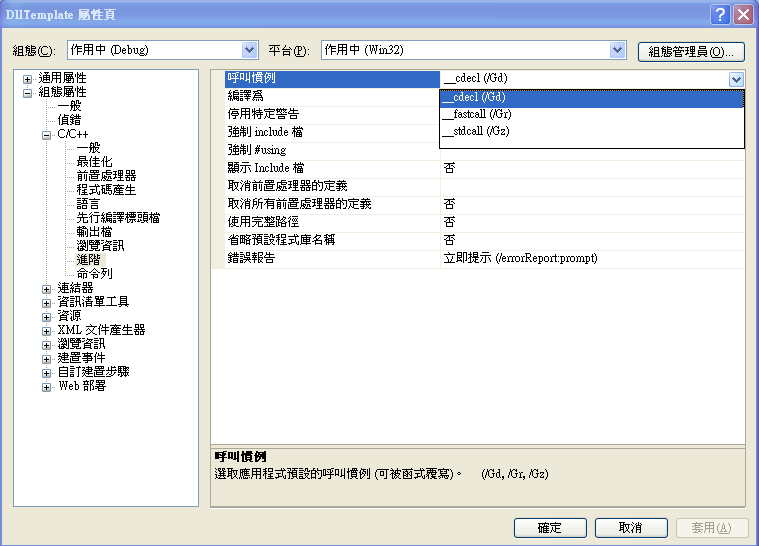

VC 的慣例呼叫的選項

[圖 8] VC 的慣例呼叫的選項

　　但是我們所寫的 DLL 每次要自己去寫載入的 DLL 檔案與程式入口以及宣告這些，還要轉記住要怎麼轉型似乎有些麻煩，所以我們可以使用巨集宣告在標頭檔裡面，這樣介面比較統一與方便我們使用。

	DLL Define.h
	// 下列 ifdef 區塊是建立巨集以協助從 DLL 匯出的標準方式。 // 這個 DLL 中的所有檔案都是使用命令列中所定義 DLLFUNC_EXPORTS 符號編譯的。 // 任何使用這個 DLL 的專案都不應定義這個符號。這樣的話，原始程式檔中包含這檔案的任何其他專案 // 會將 DLLFUNC_API 函式視為從 DLL 匯入的，而這個 DLL 則會將這個巨集定義的符號視為匯出的。 // 記得 DLL 要定義 DLLFUNC_EXPORTS #pragma once #ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif //============================================================================ //--- For function --- #define DLLFUNC(type) DLLFUNC_API type WINAPI //#define DLLFUNC(type) DLLFUNC_API type __stdcall // Samele : // DLLFUNC(int) fnTestFunc(int iValue); //============================================================================ //--- For Variable --- #define DLLVAR(type) DLLFUNC_API type // Sample : // Define(.h) // extern DLLVAR(DWORD) dwTestValue; // extern DLLFUNC_API DWORD dwTestValue; // (.cpp) // DLLVAR(DWORD) dwTestValue; // DLLFUNC_API DWORD dwTestValue;

	Output Function define.h
	#pragma once #include "DllCommon.h" #ifdef __cplusplud extern "C" { #endif // __cplusplud DLLFUNC(int) fnTestFunc(int iValue); extern DLLFUNC_API DWORD g_dwTestValue;　//extern DLLVAR(DWORD) dwTestValue; #ifdef __cplusplud } #endif // __cplusplud
	我們可以發現我們變數有額外使用 extern 的定義，這是外部宣告，避免重複定義，因為我們的標頭檔是共用的，所以我們必須稍微注意。
	Function.cpp
	DLLFUNC(int) fnTestFunc(int iValue) { 　　AFX_MANAGE_STATE(AfxGetStaticModuleState()); 　　CDialog dlgBuild; 　　dlgBuild.DoModal(); return 0; } DLLFUNC_API DWORD g_dwTestValue = 10; // DLLVAR(DWORD) g_dwTestValue = 10;
	在剛開始的時候我們有提過 AFX_MANAGE_STATE 這一個巨集，這一個巨集是用來推送模組的全域資料。因此在每一個輸出函式的開始，你必須設定目前模組狀態為 DLL，別擔心重設模組狀態，因為 AFX_MANAGE_STATE 巨集實際上會在當物件過完生命週期時，重設為前一個狀態。在這一個匯出函式我們有使用到 MFC 的類別，所以我們在程式一開始的地方我們就加上這一個敘述。

　　我們真正的應用，我們必須定義 DEF 檔，避免找不到匯出的函式，但是如果要為我們每一個匯出函式定義一個名稱，這可是一件累人的苦差事，除了將來維護是一個問題，呼叫端也要注意其關係性，並且為每一個要使用到的函式一一建立指標變數，是不是有別的方法可以簡化這些呢？其實還有一個不錯的方法，適用於大量的輸出函數，那就是建立一個 Function Table 的方法，我們替我們的函式建立一個結構( struct ) ，然後我們一次將這一個結構匯出，使用時只要宣告一個結構指標，就可以使用，就如同我們常使用的 Class 一樣，底下就是一個完整的範例，除了匯出一般函式，也會出結構方式的範例，並將 DLL 要用的一些基本機制加入並說明。

	DllCommon.h
	#if !defined(_ORIGINALITY_DLL_COMMON_H_) #define _ORIGINALITY_DLL_COMMON_H_ //============================================================================ // Originality Export/Import Define //============================================================================ // 下列 ifdef 區塊是建立巨集以協助從 DLL 匯出的標準方式。 // 這個 DLL 中的所有檔案都是使用命令列中所定義 DLLFUNC_EXPORTS 符號編譯的。 // 任何使用這個 DLL 的專案都不宣告 DLLFUNC_EXPORTS 這個符號。這樣的話，只要 // 程式檔中包含這標頭檔案的任何其他專案會將 DLLFUNC_API 函式視為要從 DLL 匯 // 入，而只有宣告 DLLFUNC_EXPORTS 這個符號的 DLL 專案程式，會將這個巨集定義 // 的符號視為匯出的。 // ※記得 DLL 要定義 DLLFUNC_EXPORTS #ifdef DLLFUNC_EXPORTS #define DLLFUNC_API __declspec(dllexport) #else #define DLLFUNC_API __declspec(dllimport) #endif //============================================================================ //--- For function --- #define DLLFUNC(type) DLLFUNC_API type WINAPI //#define DLLFUNC(type) DLLFUNC_API type __stdcall // Samele : // DLLFUNC(int) fnTestFunc(int iValue); //============================================================================ //--- For Variable --- #define DLLVAR(type) DLLFUNC_API type // Sample : // Define(.h) // extern DLLVAR(DWORD) dwTestValue; // extern DLLFUNC_API DWORD dwTestValue; // (.cpp) // DLLVAR(DWORD) dwTestValue; // DLLFUNC_API DWORD dwTestValue; #endif //_ORIGINALITY_DLL_COMMON_H_

	#if !defined(_ORIGINALITY_COMMON_MESSAGE_H_) #define _ORIGINALITY_COMMON_MESSAGE_H_ //============================================================================ // Module Register Message Define // Samele : // UINT g_uiOriginalityMessage = RegisterOriginalityMessage(); // For All Application // UINT g_uiModuleMessage = RegisterWindowMessage((LPTSTR)_T("Originality Module Message")); //============================================================================ #define RegisterOriginalityMessageName "OriginalityMessage" // Originality Message For All Application #define RegisterOriginalityMessage() RegisterWindowMessage (RegisterOriginalityMessageName) #pragma pack(4) typedef struct _VERSION_FOR_ALL_ { union { struct _VER { BYTE bMajor; BYTE bMinor; BYTE bRelease; BYTE bBuild; } Version; DWORD dwVersion; }; } VERSION_FOR_ALL, *PVERSION_FOR_ALL; #define VERSION2DWORD(Major,Minor,Release,Build) MAKELONG(MAKEWORD(Major,Minor),MAKEWORD(Release,Build)) // return < 0, caller version is less than DLL // = 0, caller version is the same as DLL // > 0, caller version is great than DLL __inline int CheckVersion (PVERSION_FOR_ALL pCaller, PVERSION_FOR_ALL pDll) { if (pCaller->Version.bMajor == pDll->Version.bMajor && pCaller->Version.bMinor == pDll->Version.bMinor && pCaller->Version.bRelease == pDll->Version.bRelease && pCaller->Version.bBuild == pDll->Version.bBuild) return 0; if (pCaller->Version.bMajor > pDll->Version.bMajor \|\| (pCaller->Version.bMajor == pDll->Version.bMajor && pCaller->Version.bMinor > pDll->Version.bMinor) \|\| (pCaller->Version.bMajor == pDll->Version.bMajor && pCaller->Version.bMinor == pDll->Version.bMinor && pCaller->Version.bRelease > pDll->Version.bRelease) \|\| (pCaller->Version.bMajor == pDll->Version.bMajor && pCaller->Version.bMinor == pDll->Version.bMinor && pCaller->Version.bRelease > pDll->Version.bRelease && pCaller->Version.bBuild > pDll->Version.bBuild)) return 1; else return -1; } #pragma pack() #endif //_ORIGINALITY_COMMON_MESSAGE_H_

	#if !defined(_ORIGINALITY_TEMPLATE_LIBRARY_H_) #define _ORIGINALITY_TEMPLATE_LIBRARY_H_ #include <windows.h> #include <windowsx.h> #include <OriginalityCommon.h> #ifdef __cplusplud extern "C" { #endif // __cplusplud #pragma pack(4) //------------------------------------------------------------------------------------------------------ // ------------------------------- Search Library Version Info. ------------------------------- //------------------------------------------------------------------------------------------------------ #define TEMPLATE_LIBRARY_MAJOR 0 // Major #define TEMPLATE_LIBRARY_MINOR 9 // Minor #define TEMPLATE_LIBRARY_RELEASE 0 // Release #define TEMPLATE_LIBRARY_BUILD 0 // Build #define TemplateLibraryVersion VERSION2DWORD(DEVICE_SEARCH_MAJOR,DEVICE_SEARCH_MINOR,DEVICE_SEARCH_RELEASE,DEVICE_SEARCH_BUILD) //======================================================================== //--- Struct --- //======================================================================== typedef enum { DLL_RET_STATUS_SUCCESS = 1, // Okay DLL_RET_STATUS_CANCELLED = 0, // DLL_RET_STATUS_NO_MORE_DATA = 2, DLL_RET_ERROR_FAIL = -1, // Invalid call DLL_RET_ERROR_INCOMPATIBLE_VERSION = -2, // Version is incorrect (Incompatible Version) DLL_RET_ERROR_BAD_PARAMETTER = -3, // DLL_RET_ERROR_BAD_UI_PARAMETTER = -4, // UIparameter error DLL_RET_ERROR_RESOURCE_NOT_ENOUGH = -5, // DLL_RET_ERROR_INSUFFICIENT_MEMORY = -6, // Memory problem(Insufficient Memory) DLL_RET_ERROR_INSUFFICIENT_RESOURCE = -7, // Resource problem(Insufficient Resource) DLL_RET_ERROR_IO_ERROR = -8, // Read/Write error DLL_RET_ERROR = -32767, } DLL_TEMPLATE_LIBRARY_RETCODE; typedef struct _TEMPLATE_LIBRARY_FUNCTS { DLL_TEMPLATE_LIBRARY_RETCODE (CALLBACK* pfnRegister)(PVERSION_FOR_ALL pVersion);// Regsiter void (CALLBACK* pfnUnregister)(); } TEMPLATE_LIBRARY_FUNCS, PTEMPLATE_LIBRARY_FUNCS; //======================================================================== //--- Share for DLL --- //======================================================================== #pragma data_seg(".DShare") // add share data #pragma data_seg() //------------------------------------------------------------------------------------------------------- // ---------- Functions ------------ // //------------------------------------------------------------------------------------------------------- //======================================================================== //--- Load DLL's Function Macro //======================================================================== // Name of DLL //#define DLL_TEMPLATE_LIBRARY_MODULE "DllTemplate.dll" #if (defined _DEBUG) #if (defined _UNICODE) #define DLL_TEMPLATE_LIBRARY_MODULE _T("DllTemplateD.dll") #define LIB_TEMPLATE_LIBRARY_MODULE "DllTemplateD.lib" #elif (defined _MBCS) #define DLL_TEMPLATE_LIBRARY_MODULE _T("DllTemplateMD.dll") #define LIB_TEMPLATE_LIBRARY_MODULE "DllTemplateMD.lib" #else #define DLL_TEMPLATE_LIBRARY_MODULE _T("DllTemplateND.dll") #define LIB_TEMPLATE_LIBRARY_MODULE "DllTemplateND.lib" #endif // _UNICODE #else #if (defined _UNICODE) #define DLL_DEVICE_SEARCH_MODULE _T("DllTemplate.dll") #define LIB_DEVICE_SEARCH_MODULE "DllTemplate.lib" #elif (defined _MBCS) #define DLL_DEVICE_SEARCH_MODULE _T("DllTemplateM.dll") #define LIB_DEVICE_SEARCH_MODULE "DllTemplateM.lib" #else #define DLL_DEVICE_SEARCH_MODULE _T("DllTemplateN.dll") #define LIB_DEVICE_SEARCH_MODULE "DllTemplateN.lib" #endif // _UNICODE #endif // _DEBUG // Used to get procedure address #define DLL_TEMPLATE_LIBRARY_ENTRY "ServiceEntry" // Calling convention and return parameter typedef PTEMPLATE_LIBRARY_FUNCS (CALLBACK PFNDLLENTRY)(); #pragma pack() #ifdef __cplusplud } /* Assume C declarations for C++ */ #endif // __cplusplud #endif


	// DllTemplate.cpp : 定義 DLL 的初始化常式。 // #include "stdafx.h" #include "DllTemplate.h" #include "OriginalityCommon.h" #include "DllCommon.h" #include "TemplateLibrary.h" #ifdef _DEBUG #define new DEBUG_NEW #endif // //TODO: 如果這個 DLL 是動態地對 MFC DLL 連結， // 那麼從這個 DLL 匯出的任何會呼叫 // MFC 內部的函式，都必須在函式一開頭加上 AFX_MANAGE_STATE // 巨集。 // // 例如: // // extern "C" BOOL PASCAL EXPORT ExportedFunction() // { // AFX_MANAGE_STATE(AfxGetStaticModuleState()); // // 此處為正常函式主體 // } // // 這個巨集一定要出現在每一個 // 函式中，才能夠呼叫 MFC 的內部。這意味著 // 它必須是函式內的第一個陳述式 // ，甚至必須在任何物件變數宣告前面 // ，因為它們的建構函式可能會產生對 MFC // DLL 內部的呼叫。 // // 請參閱 MFC 技術提示 33 和 58 中的 // 詳細資料。 // // CDllTemplateApp BEGIN_MESSAGE_MAP(CDllTemplateApp, CWinApp) END_MESSAGE_MAP() // CDllTemplateApp 建構 CDllTemplateApp::CDllTemplateApp() { // TODO: 在此加入建構程式碼， // 將所有重要的初始設定加入 InitInstance 中 } // 僅有的一個 CDllTemplateApp 物件 CDllTemplateApp theApp; // CDllTemplateApp 初始設定 BOOL CDllTemplateApp::InitInstance() { CWinApp::InitInstance(); //(+)2007-12-31 Richard Chung SetupDllObjects(); // Setup Function Table //(-)2007-12-31 Richard Chung return TRUE; } //============================================================================== // Global Variables //============================================================================== TEMPLATE_LIBRARY_FUNCS g_DllObjects; DLLVAR(DWORD) g_dwTestValue = 10; DLLFUNC(int) fnTestFunc(int iValue) { //AFX_MANAGE_STATE(AfxGetStaticModuleState()); CString strTest=_T("1234"); return iValue; } //============================================================================== // Function name : Register // Description : // Parameter : None // Return : // Note : // Update : 2007-12-28 Richard Chung //============================================================================== DLLFUNC(DLL_TEMPLATE_LIBRARY_RETCODE) Register (PVERSION_FOR_ALL pVersion) { VERSION_FOR_ALL DllVersion; DllVersion.dwVersion=VERSION2DWORD( TEMPLATE_LIBRARY_MAJOR, TEMPLATE_LIBRARY_MINOR, TEMPLATE_LIBRARY_RELEASE, TEMPLATE_LIBRARY_BUILD); if (CheckVersion(pVersion,&DllVersion) < 0) return DLL_RET_ERROR_INCOMPATIBLE_VERSION; return DLL_RET_STATUS_SUCCESS; } //============================================================================== // Function name : Unregister // Description : // Parameter : None // Return : // Note : // Update : 2007-12-28 Richard Chung //============================================================================== DLLFUNC(void) Unregister () { } //============================================================================== // Function name : ServiceEntry // Description : Export function table // Parameter : None // Return : // Note : // Update : 2007-12-28 Richard Chung //============================================================================== PTEMPLATE_LIBRARY_FUNCS WINAPI ServiceEntry () { return &g_DllObjects; } //============================================================================== // Function name : // Description : Setup function table // Parameter : None // Return : // Note : // Update : 2007-12-28 Richard Chung //============================================================================== BOOL SetupDllObjects() { g_DllObjects.pfnRegister = Register; g_DllObjects.pfnUnregister = Unregister; return TRUE; }

	DEF 定義檔
	; DllTemplate.def : 宣告 DLL 的模組參數。 LIBRARY "DllTemplate" EXPORTS 　　; 明確匯出可置於此　　ServiceEntry 　　fnTestFunc

	呼叫端範例程式
	void CMainFrame::OnCmdFunctest() { 　　// TODO: 在此加入您的命令處理常式程式碼　　//--- Use Function Table --- 　　HINSTANCE hDllInstance; // DLL instance handle 　　VERSION_FOR_ALL DllVersion; // DLL Version info 　　PFNTEMPLATELIBRARYENTRY pfnEntry; // Entry Pointer 　　PTEMPLATE_LIBRARY_FUNCS pfnFunc; // Function Table 　　//--- DLL Register --- 　　DllVersion.dwVersion=VERSION2DWORD( TEMPLATE_LIBRARY_MAJOR, TEMPLATE_LIBRARY_MINOR, 　　TEMPLATE_LIBRARY_RELEASE, TEMPLATE_LIBRARY_BUILD); 　　hDllInstance = NULL; 　　pfnEntry = NULL; 　　pfnFunc = NULL; 　　VERIFY(hDllInstance = ::LoadLibrary(DLL_TEMPLATE_LIBRARY_MODULE) ); //發出 LoadLibrary 的函式將程式庫載入　　if (hDllInstance != NULL) 　　{ 　　　　pfnEntry = (PFNTEMPLATELIBRARYENTRY) GetProcAddress (hDllInstance, DLL_TEMPLATE_LIBRARY_ENTRY); // 取得程式庫入口　　　　if (pfnEntry != NULL) 　　　　{ 　　　　　　pfnFunc = pfnEntry(); 　　　　　　pfnFunc->pfnRegister(&DllVersion); 　　　　} 　　　　else 　　　　　　return; 　　} 　　//--- Test Function --- 　　if (hDllInstance != NULL) 　　{ 　　　　typedef int (CALLBACK* PFNTEST)(int); 　　　　PFNTEST pfnTest; 　　　　FARPROC pfn = GetProcAddress (hDllInstance, "fnTestFunc"); // 取得程式庫入口　　　　if (pfn != NULL) 　　　　{ 　　　　　　int a= 0; 　　　　　　pfnTest = (PFNTEST)pfn; 　　　　　　a = pfnTest(123); 　　　　} 　　} 　　//--- Test Function 2 --- 　　int (CALLBACK pfnTestDLL) (int iValue); 　　if (hDllInstance != NULL) 　　{ 　　　　int a = 0; 　　　　FARPROC pfn = 0; 　　　　pfn = GetProcAddress(hDllInstance,"fnTestFunc"); 　　　　if (pfn != NULL) 　　　　{ 　　　　　　pfnTestDLL = (int (CALLBACK )(int)) pfn; 　　　　　　a = pfnTestDLL(246); 　　　　} 　　} 　　if (hDllInstance != NULL) 　　　　FreeLibrary(hDllInstance); }
